Votre pompe a une influence considérable sur votre système de transfert thermique. Elle affecte les performances, l’efficacité et peut même avoir un impact sur la durée de vie de votre fluide. Que devez-vous donc savoir lorsque vous choisissez une pompe pour votre système ?

Pour commencer, examinons les pompes les plus couramment utilisées dans les systèmes de transfert de chaleur.

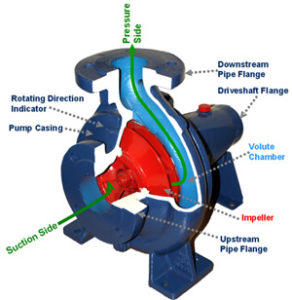

Figure 1 : Coupe transversale d’une pompe centrifuge. (photo gracieusement fournie par Wikipédia)

Figure 1 : Coupe transversale d’une pompe centrifuge. (photo gracieusement fournie par Wikipédia)

Les pompes centrifuges (figure 1) sont très courantes dans les applications utilisant des fluides thermiques. Ces pompes utilisent essentiellement une roue à aubes rotative pour imprimer une vitesse au fluide et le déplacer dans tout le système.

Certaines pompes centrifuges sont spécialement conçues pour les fluides thermiques et utilisent des matériaux plus durables, des roues fermées, des joints de meilleure qualité et supportent des températures pouvant atteindre 850 °F (454 °C) afin de répondre aux applications les plus exigeantes.

Les pompes centrifuges vous offrent également la possibilité de choisir entre des modèles étanches ou non étanches.

Les pompes volumétriques (figure 2) sont moins courantes, mais elles sont généralement utilisées dans les petits systèmes chauffés électriquement. Également appelées pompes à engrenages, ces unités emprisonnent le fluide entre les dents des engrenages imbriqués et le refoulent vers le reste du système. Elles sont généralement équipées de joints mécaniques.

Quel que soit le type de pompe que vous envisagez d’utiliser, vérifiez auprès du fabricant qu’elle est adaptée à une utilisation avec des fluides thermiques. Évitez également les pompes de process standard, car elles ne sont pas aussi durables et ne sont généralement pas assez performantes pour les applications utilisant des fluides thermiques.

Figure 2 : Une pompe volumétrique. (photo gracieusement fournie par Wikipédia)

Figure 2 : Une pompe volumétrique. (photo gracieusement fournie par Wikipédia)

Certains fabricants sont spécialisés dans les pompes à fluide thermique. Dean Pump Division, MP Pumps, Inc. et Teikoku/Chempump ne sont que quelques exemples de modèles centrifuges. Viking Pump est une option possible si vous avez besoin d’une pompe volumétrique.

Certains de ces fabricants proposent également des services de conception sur mesure et peuvent même vous aider à déterminer la taille appropriée de votre pompe. La taille est un facteur essentiel dans ce domaine : la pompe doit être suffisamment puissante pour supporter la viscosité du fluide et le faire circuler dans tout le système. Si elle est sous-dimensionnée, la pompe ne fournira pas suffisamment de fluide au système. Communément appelée « faible débit », cette situation peut entraîner de graves problèmes, notamment la cavitation de la pompe, de mauvaises performances et des températures de film supérieures à celles recommandées, ce qui détériorera rapidement votre fluide.

La clé réside dans la puissance : une pompe correctement dimensionnée doit avoir une puissance suffisante pour alimenter le système en fluide afin qu’il fonctionne efficacement.

Il est également important de garder à l’esprit un élément souvent négligé : assurez-vous que la pompe est capable de traiter la viscosité du fluide à sa température ambiante (au démarrage) et pas seulement à sa température de fonctionnement (en sortie). Si votre pompe ne peut pas déplacer le fluide à température ambiante, vous risquez de le surchauffer.

Nous avons fourni ici quelques directives de base, mais il est important de travailler en étroite collaboration avec les ingénieurs et les fabricants de pompes lorsque vous faites votre choix.

Vous avez des questions ou des commentaires ? N’hésitez pas à nous contacter.
